Palonnier à ventouse pour dalles à air comprimé | 5 plaques | 625 kg VAM 5PN/625 KTV EVOLUTION TOP LINE – Manzelli

Palonnier à ventouse professionnel Manzelli 625 kg avec 5 plaques et rotation pneumatique pour la manutention contrôlée de dalles en marbre

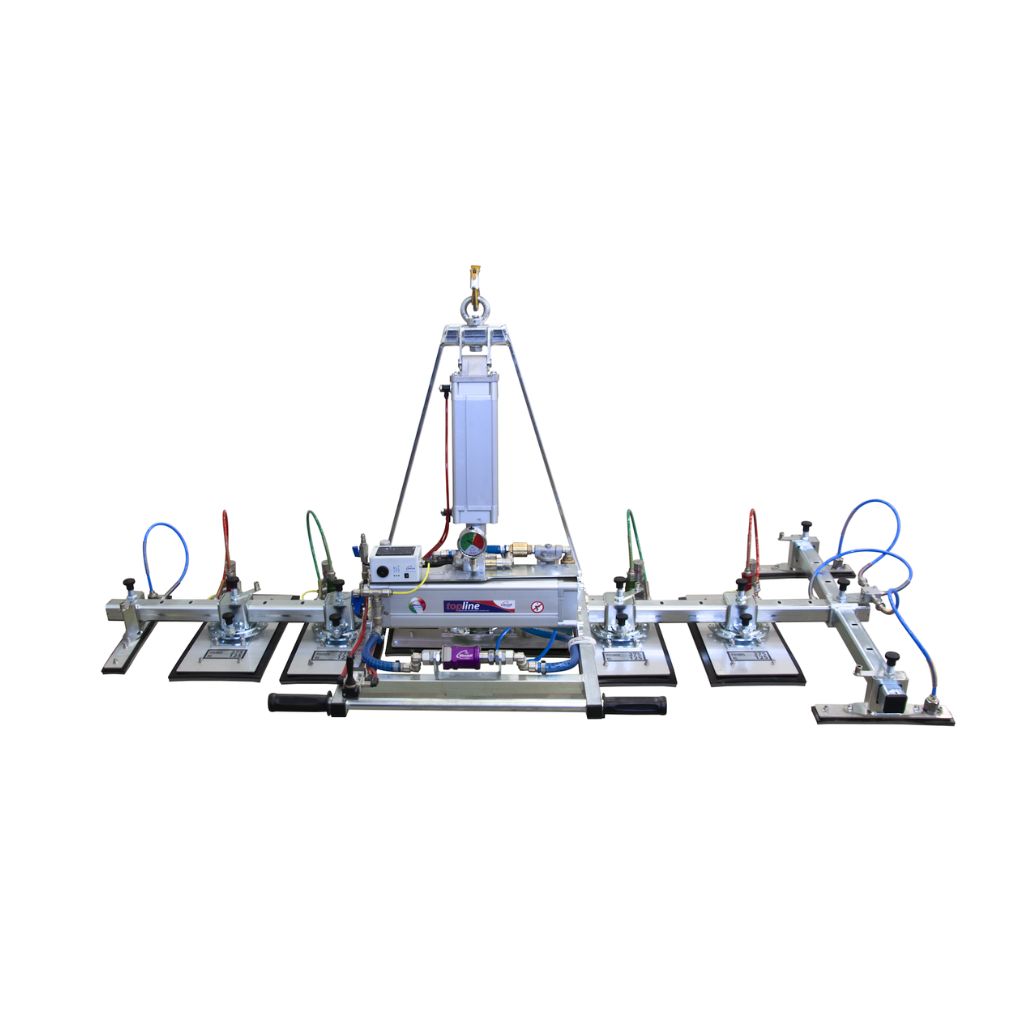

Le palonnier à ventouse Manzelli VAM 5PN/625 KTV EVOLUTION – Top Line est conçu pour le levage et la manutention de dalles en marbre jusqu’à 625 kg, en position verticale comme horizontale. Le système fonctionne à air comprimé avec éjecteur en aluminium et silencieux. La pression de service nécessaire à la création du vide est de 3,5 bar, tandis que la pression de service pour la rotation est de 6 bar, avec une consommation d’air de 95 l/min. La structure est composée d’un tube porteur de 2400 mm et est équipée de 5 plaques de 450 x 200 mm avec contre-plaques en acier inoxydable. Les plaques sont configurées avec 4 supports orientables à 180° et 1 support orientable à 90° (plaque centrale). Le système dispose également d’une alimentation interne des plaques intégrée au tube porteur avec indicateur visuel.

L’équipement comprend également :

• 1 plaque supplémentaire de 400 x 50 mm
• 1 kit composé d’une barre en acier inoxydable avec raccords rapides et 2 plaques de 300 x 50 mm
• kit économiseur
• kit distributeur équipé de vannes à glissière anodisées 3/8 pour faux vide

Le contrôle du vide est assuré par un vacuomètre en acier inoxydable à bain de glycérine avec échelle colorée, permettant une lecture claire du niveau de vide pendant l’utilisation. Pour la sécurité de l’opérateur, le système dispose d’une alarme sonore et visuelle autonome avec panneaux solaires qui se déclenche lorsque le niveau de vide est insuffisant pour le levage. L’ensemble comprend également un réservoir de réserve de vide en aluminium, utile pour maintenir le niveau de vide pendant les opérations. La prise et le relâchement des plaques s’effectuent au moyen d’une vanne à glissière en aluminium anodisé avec blocage en position de préhension, garantissant une utilisation contrôlée. Le palonnier permet une rotation pneumatique de 0° à 90° pour le passage de la position verticale à la position horizontale.

Caractéristiques principales

• Capacité maximale : 625 kg (verticale / horizontale)
• Nombre de plaques : 5 plaques
• Configuration des plaques : 4 supports orientables à 180° + 1 support orientable à 90° (central)
• Dimensions des plaques : 450 x 200 mm
• Contre-plaques : en acier inoxydable
• Structure : tube porteur de 2400 mm
• Alimentation : air comprimé
• Système de vide : éjecteur en aluminium avec silencieux
• Pression du vide : 3,5 bar
• Pression de rotation : 6 bar
• Consommation d’air : 95 l/min
• Alimentation des plaques : interne au tube porteur avec indicateur visuel
• Vacuomètre : en acier inoxydable à bain de glycérine avec échelle colorée
• Sécurité : alarme sonore et visuelle autonome avec panneaux solaires
• Réservoir de vide : en aluminium
• Prise / relâchement : vanne à glissière en aluminium anodisé avec blocage
• Rotation : pneumatique de 0° à 90°
• Accessoires inclus : plaque 400 x 50 mm ; kit avec barre inox et 2 plaques 300 x 50 mm ; kit économiseur ; kit distributeur avec vannes à glissière anodisées 3/8 pour faux vide
