Description

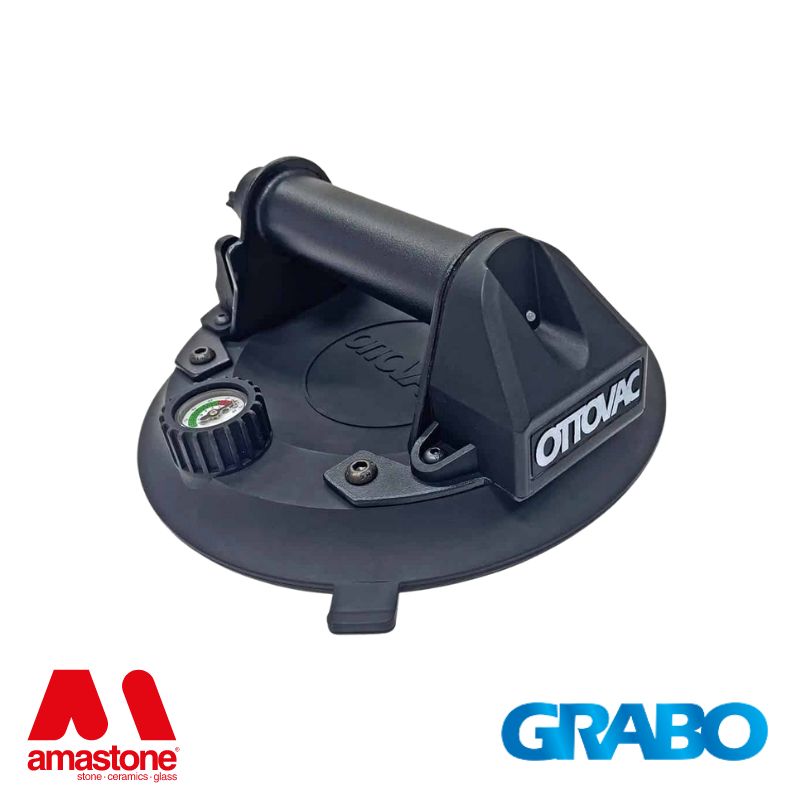

OTTOVAC (par Grabo®) Ventouse de levage portable à batterie (4 x AA 1,5 V) pour verre et céramique lisse – 100 kg – diamètre 200 mm

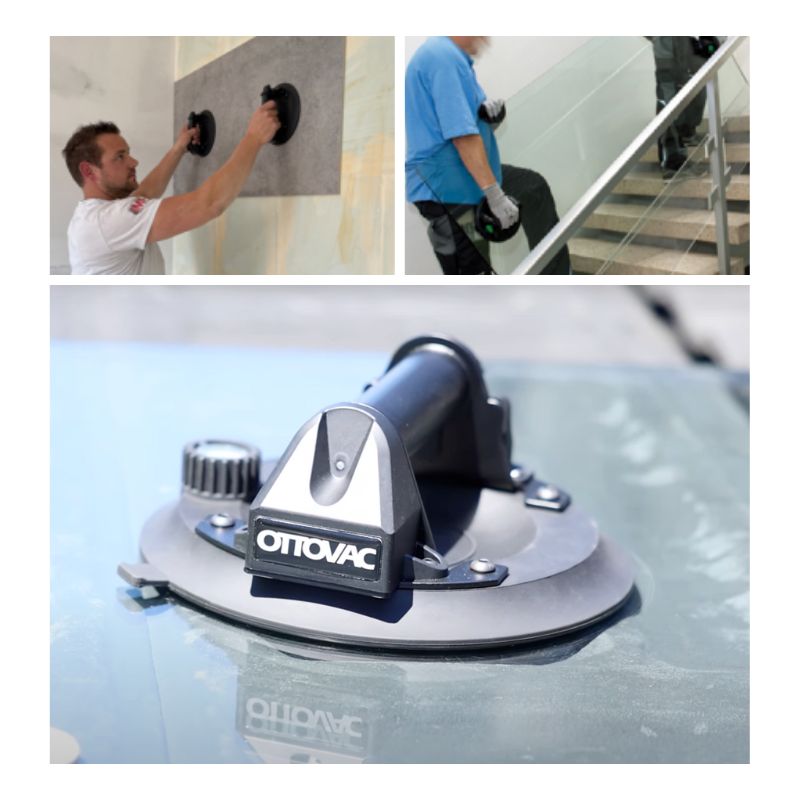

La ventouse OTTOVAC est un dispositif de levage électrique portable à vide avec un diamètre de 200 mm et une capacité de charge maximale jusqu’à 100 kg, idéal pour le levage et la manipulation de verre et tout autre matériau à surface lisse, plane et non poreuse.

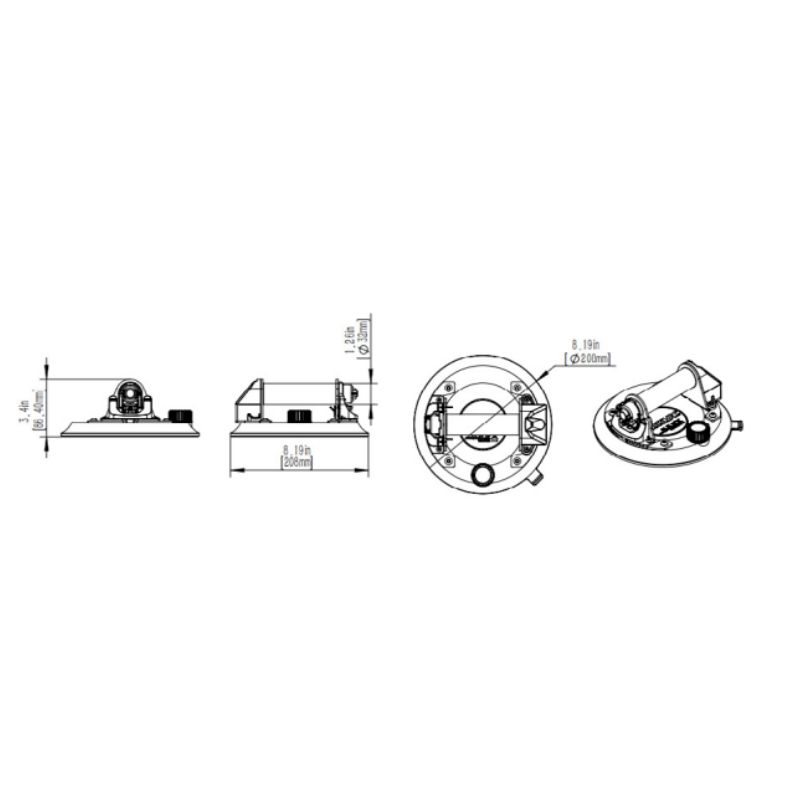

Diamètre de la ventouse Ø 200 mm
Charge maximale : 100 kg
Arrêt et démarrage automatiques
Alimentation électrique par piles AA standard 1,5V
Manomètre intégré

Elle se présente comme une ventouse traditionnelle pour le verre équipée d’un vacuomètre pour travailler en toute sécurité en adhérant fermement au matériau en appuyant simplement sur un bouton, qui sert également à relâcher la pression lorsque nécessaire.

La ventouse OTTOVAC est caractérisée par un système automatique d’activation de la pompe à vide qui s’arrête lorsque le vide est suffisant pour manipuler la pièce et qui se met en marche lorsque la ventouse perd de la pression. Ce système permet de travailler toujours avec la pression correcte appliquée à la surface, évitant ainsi une surpression sur la surface ; cette caractéristique est très importante lorsque vous travaillez avec des surfaces délicates telles que le verre ou des matériaux céramiques très fins !

En particulier : lorsque le vide de la ventouse atteint -55 kPa, la pompe s’arrête automatiquement avec un retard d’environ 3 secondes. Lorsque le niveau de vide descend en dessous de -55 kPa, la pompe redémarre automatiquement, atteignant la pression requise pendant le fonctionnement.

Brevets :
brevets GRABO® pour le démarrage du moteur, la capacité d’aspiration et l’arrêt automatique étanche.

Capacité de levage OTTOVAC

Remarque : OTTOVAC a été testé à la force de levage maximale dans des conditions optimales jusqu’à 200 kg.

Cependant, cette limite correspond au point de rupture dans des conditions de laboratoire optimales et ne doit jamais être atteinte dans des conditions d’utilisation réelles.

Les réglementations locales imposent différentes marges de sécurité ; la charge de travail maximale (WLL, Working Load Limit) officielle du produit est de 100 kg avec un rapport de 2:1 et de 66 kg avec un rapport de 3:1 sur une surface non poreuse.

La charge de travail maximale de 100 kg correspond à la moitié de la force de levage maximale testée ; la charge de travail maximale de 66 kg correspond à un tiers de la force de levage maximale testée dans des conditions idéales (200 kg). Dans les pays où s’appliquent les marges de sécurité 2:1 et 3:1, il convient de respecter ces limites de charge de travail.

WLL : rapport 2:1 100 kg – rapport 3:1 66 kg sur surfaces non poreuses

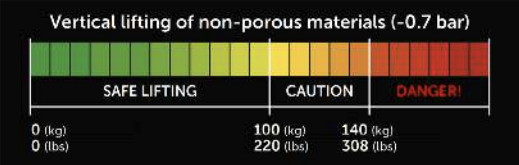

Levage vertical de matériaux non poreux – Levage sûr

IMPORTANT ! La force de levage dépend largement du type de surface levée et de facteurs externes tels que la température, l’altitude (pression atmosphérique) et autres.

Étant donné que différents facteurs liés à l’application spécifique peuvent réduire la capacité de levage du produit, il est nécessaire de toujours vérifier la pression indiquée par le vacuomètre sur OTTOVAC lors du levage de matériaux de types différents.
